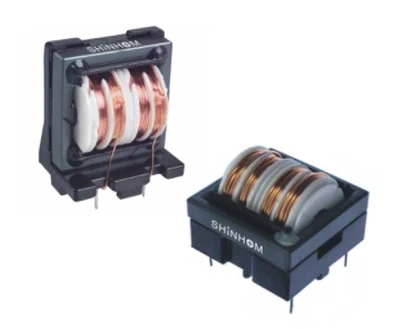

Common-mode-smoorspoel is een belangrijk onderdeel van schakelende voeding, frequentieomvormer, UPS-voeding en andere apparatuur. Werkingsprincipe van de inductor: Wanneer de werkstroom door twee spoelen vloeit die in tegengestelde richtingen zijn gewikkeld, worden twee magnetische velden H1 en H2 gegenereerd die elkaar opheffen. Op dit moment wordt de werkstroom voornamelijk beïnvloed door de demping van de ohmse weerstand van de spoel en de kleine lekinductie bij verwaarloosbare werkfrequenties. Als er een interferentiesignaal door de inductor stroomt, zal de inductor een hoge impedantie vertonen, waardoor een sterk dempend effect wordt gegenereerd om het interferentiesignaal te verzwakken.
1. Gedetailleerde uitleg van het werkingsprincipe, de functies, de kenmerken en de toepassingen van de common-mode-smoorspoel:
Common-mode-smoorspoel is een belangrijk onderdeel van schakelende voeding, frequentieomvormer, UPS-voeding en andere apparatuur. Het werkingsprincipe: Wanneer de werkstroom door twee spoelen vloeit die in tegengestelde richtingen zijn gewikkeld, worden twee magnetische velden H1 en H2 gegenereerd die elkaar opheffen. Op dit moment wordt de werkstroom voornamelijk beïnvloed door de demping van de ohmse weerstand van de spoel en de kleine lekinductie bij verwaarloosbare werkfrequenties. Als er een interferentiesignaal door de spoel stroomt, zal de spoel een hoge impedantie vertonen, waardoor een sterk dempend effect ontstaat om het interferentiesignaal te verzwakken.
2. Functies van common-mode-smoorspoel:
De common-mode-smoorspoel is in wezen een bidirectioneel filter: aan de ene kant moet hij de common-mode elektromagnetische interferentie op de signaallijn wegfilteren; aan de andere kant moet het zijn eigen elektromagnetische interferentie onderdrukken, zodat de normale werking van andere elektronische apparatuur in dezelfde elektromagnetische omgeving niet wordt beïnvloed. Common-mode-smoorspoel kan differentiële-modussignalen verzenden, DC- en common-mode-signalen met zeer lage frequenties kunnen passeren, terwijl deze een grote impedantie vertoont voor hoogfrequente common-mode-ruis, die kan worden gebruikt om common-mode-stroominterferentie te onderdrukken.
3. Kenmerken van de common-mode-smoorspoel:
De common-mode-smoorspoel heeft een ferrietkern en dubbeldraadswikkeling, met hoge common-mode-ruisonderdrukking en lage differentiële-mode-ruissignaalonderdrukkingsmogelijkheden. Het is moeilijk te vervormen bij hogesnelheidssignalen, klein van formaat, gemakkelijk te gebruiken en heeft een uitstekende balans, gebruiksgemak, hoge kwaliteit en andere voordelen. Bovendien heeft het een kleine impedantie in de werkfrequentieband, een grote impedantie bij de interferentiefrequentie, een stabiele inductantiewaarde, een goede thermische stabiliteit en kunnen verschillende structurele vormen en impedantiekarakteristieken worden geselecteerd.
Dagelijkse toepassingen van common-mode-smoorspoel:
1. Schakelende voeding ruisonderdrukkingsfilter
2.Elektrostatisch ruisfilter voor stroomleidingen en signaalleidingen
3. Stralingsinterferentie-onderdrukker voor converters en ultrasone apparatuur, enz.
