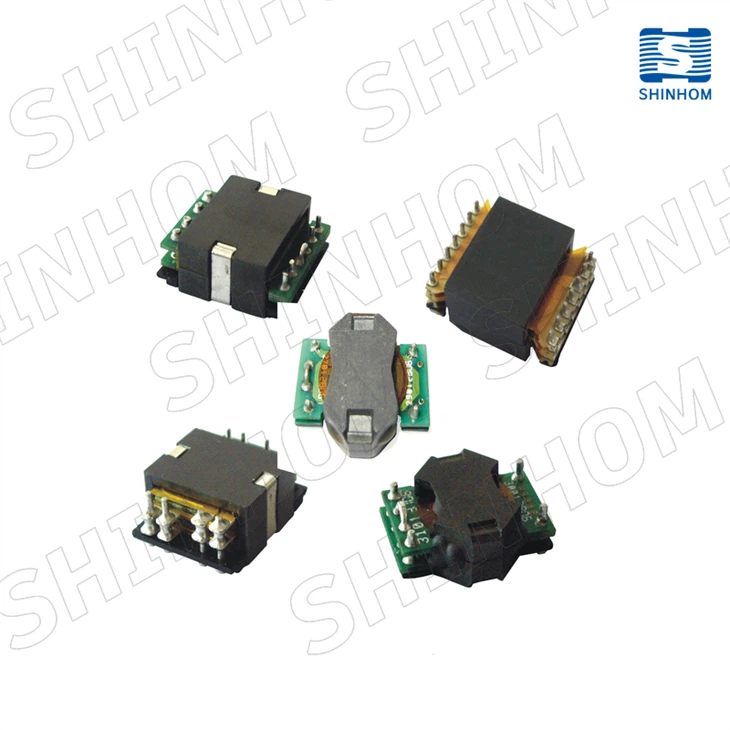

Hoogvermogen vlakke transformator,
Het grootste verschil tussen de vlakke transformator en de traditionele transformator is de ijzeren kern en de wikkeling. Planaire transformatoren gebruiken een kleine E-, RM- of ringferrietkern, meestal gemaakt van hoogfrequent ferrietmateriaal, met laag kernverlies bij hoge frequentie; De wikkeling is gemaakt van een meerlagige printplaat en de wikkeling of koperen plaat is over de hoogfrequente ijzeren kern van het vlak heen gelegd om het magnetische circuit van de transformator te vormen. Dit ontwerp heeft een lage DC-koperweerstand, een lage lekkage en een gedistribueerde capaciteit, die kan voldoen aan de ontwerpvereisten van een resonantiecircuit. En door de goede magnetische afscherming van de magneetkern kunnen radiofrequentiestoringen worden onderdrukt.
Vergeleken met traditionele transformatoren hebben vlakke transformatoren voornamelijk de volgende kenmerken:
(1) Hoge stroomdichtheid. Planaire transformatordraden zijn eigenlijk enkele vlakke geleiders, dus de stroomdichtheid is hoog.
(2) Hoog rendement. De efficiëntie kan 98% ~ 99% bereiken.
(3) laag lekkagegevoel. Ongeveer 0,2% van de primaire inductie.
(4) Goede warmtegeleiding. Korte afstand van heet kanaal en lage temperatuurstijging.
(5) Lage EMI-straling. Een goede kernafscherming kan de straling tot zeer lage niveaus terugbrengen.
(6) Klein formaat. Er wordt gebruik gemaakt van een kleine magnetische kern om de afmetingen te verkleinen.
(7) Goede herhaalbaarheid van parameters. Omdat de wikkelstructuur vast en voorbewerkt is, zijn de parameters stabiel.
(8) Breed werkfrequentiebereik. De frequentie varieert van 10 kHz tot 800 kHz.
(9) Groot werktemperatuurbereik. De bedrijfstemperatuur is -40 graden ~ 130 graden.
(10) Goede isolatie. De vlakke transformator bestaat uit een geleidend circuit en een isolatieplaat die elkaar overlappen, om ervoor te zorgen dat de wikkelingen, primair - secundair en secundair, een isolatie-isolatie van 4 kV kunnen bereiken.
| serie producten | 1. PE20 ✉ | 2. TP14 ✉ | 3. TP18 ✉ |
| 4. TP20A ✉ | 5. TP20B ✉ | 6. TP25D ✉ | |
| 7. TP25F ✉ | 8. TP30 ✉ | 9. TPER14 ✉ |
Shinhom streeft ernaar de lat voor uitmuntendheid hoog te leggen voor industrieën die magnetische technologieën in onze sector integreren of gebruikenPlanaire transformator met hoog vermogenproducten.
